什么是以太网在线供电 (PoE)

　　PoE是指通过常用于单纯的语音、数据和视频的双绞线提供电源(通常是直流电源)，其方式在很大程度上类似于传统电话通过三类电缆接收电源和数据。为什么是直流电？简而言之，许多尖端技术的开发人员都希望实现简单性、强健性和效率。PoE现在为各种设备(如IP电话)提供了高质量的电源

以太网在线供电 (PoE)的好处

最明显的好处是PoE只使用一条电缆，为每台网络设备同时提供数据和电源，因此可以经济地部署网络设备，而不需额外的电源电缆或供电装置。这在桌面上提供了许多好处，支持PoE的设备可以迅速简便地挪动和迁移，使导致的影响达到最小。它还简化了安装过程中及任何未来网络改动过程中的电缆管理，更不要说降低人力和电源线的安装成本了。例如，可以安装WAP设备和安全摄像机，而不必在部署的地方额外花钱安装交流电源插座。对WAP之类的设备，这一点尤其重要，这些设备可以安装在难以接触的地方，如天花板或走廊中，以实现最广泛的覆盖范围。
RJ45数据插头本身在这里也有优势，在使用完全不同的插头的电源适配器的世界里，它代表着通用标准，RJ45在全球范围内广泛使用

太网在线供电 (PoE)的更多应用范围

　　PoE的控制优势可望有效节约运行成本的另一个领域是智能大厦和远程站点，如设施管理系列解决方案。通过按需为不同区域提供电源，可以降低功耗。这对许多垂直市场也非常实惠，在这些市场中，人们在很大程度上希望降低服务提供成本，如政府、医疗、教育和酒店。

　　最后，PoE也为安全市场提供了某些优势。除在危险领域中为IP摄像机和门禁解决方案供电外，能够仅为关键网络领域优先分配电源可以减少浪费的电力配置，延长UPS寿命，而UPS则是网络的生命支持系统。

POE供电系统说明

1、非标方式：
标准的五类网线有四对双绞线,但是在10M BASE-T和100M BASE-T中只用到其中的两对。IEEE80 2.3af允许两种用法,应用空闲脚供电时,4、5脚连接为正极，7、8脚连接为负极。应用数据脚供电时,将DC电源加在传输变压器的中点,不影响数据的传输。在这种方式下线对1、2和线对3、6可以为任意极性。

2、IEEE 802.3at标准模式

一个完整的POE系统包括供电端设备(PSE, Power Sourcing Equipment)和受电端设备(PD, Powered Device)两部分。PSE设备是为以太网客户端设备供电的设备,同时也是整个POE以太网供电过程的管理者。而PD设备是接受供电的PSE负载,即POE系统的客户端设备,如IP电话、网络安全摄像机、AP及掌上电脑( PDA)或移动电话充电器等许多其他以太网设备（实际上,任何功率不超过13W的设备都可以从RJ45插座获取相应的电力）。两者基于IEEE 802.3af标准建立有关受电端设备PD的连接情况、设备类型、功耗级别等方面的信息联系,并以此为根据PSE通过以太网向PD供电。

供电工作过程
当在一个网络中布置 PSE供电端设备时,POE以太网供电工作过程如下所示。
1. 检测：一开始,PSE设备在端口输出很小的电压,直到其检测到线缆终端的连接为一个支持IEEE802.3af标准的受电端设备。
2. PD端设备分类：当检测到受电端设备PD之后,PSE设备可能会为PD设备进行分类,并且评估此PD设备所需的功率损耗。
3. 开始供电：在一个可配置时间(一般小于15μs)的启动期内,PSE设备开始从低电压向PD设备供电,直至提供48V的直流电源。
4. 供电：为PD设备提供稳定可靠48V的直流电,满足PD设备不越过 15.4W的功率消耗。
5. 断电：若PD设备从网络上断开时,PSE就会快速地(一般在300～400ms之内)停止为PD设备供电,并重复检测过程以检测线缆的终端是否连接PD设备。

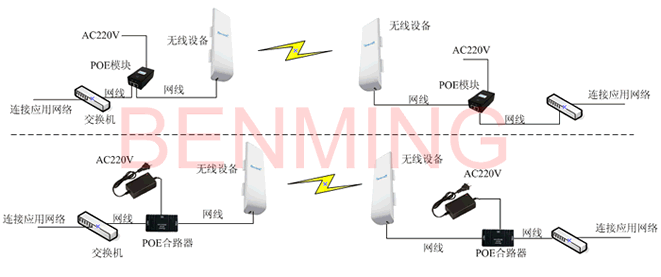

POE系统使用示意图
