高清监控产品部署技术方案

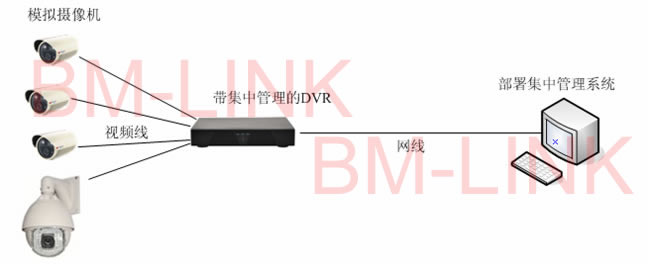

1.    经济型DVR和模拟摄像机采用有线网络方式部署
使用拓扑示意图:

采用模拟摄象机通过DVR来转成数字信号，通过网线在IP网络传输，可灵活扩展摄象机数量和DVR的数量，通过集中管理系统来管理全部信息。

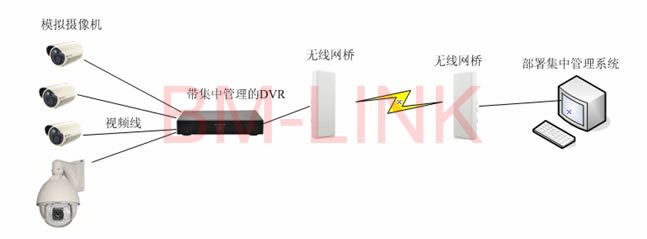

2.    经济型DVR和模拟摄像机采用无线网络方式部署
采用模拟摄象机通过DVR来转成数字信号，通过无线网桥传输，可灵活扩展摄象机数量和DVR的数量，通过集中管理系统来管理全部信息。

使用拓扑示意图:

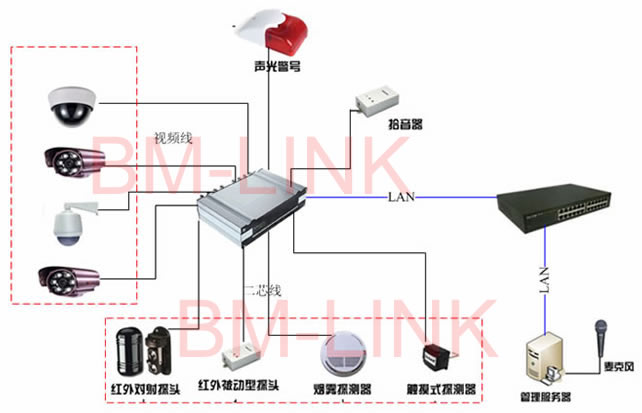

3.    工业视频编码器和模拟摄像机采用有线网络方式部署
使用拓扑示意图:

采用模拟摄象机通过视频服务器来转成数字信号，通过网线在IP网络传输，可灵活扩展摄象机数量，同时可扩展多种传感器、音频采集、现场警笛、双想语音等，通过集中管理系统来管理全部信息。

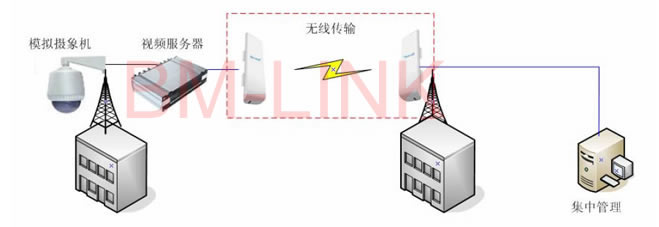

4.    工业视频编码器和模拟摄像机采用无线网络方式部署

采用模拟摄象机通过视频服务器来转成数字信号，通过无线设备传输，可灵活扩展摄象机数量，同时可扩展多种传感器、音频采集、现场警笛、双向语音等，通过集中管理系统来管理全部信息。

5.    百万高清数字摄像机采用无线方式部署
采用数字高清网络摄像机通过无线网桥传输，可灵活扩展摄象机数量，同时可扩展多种传感器、音频采集、现场警笛、双向语音等，通过集中管理系统来管理全部信息。

5.1.    无线视频的简单应用

说明：
采用双LAN口网桥，可以在不加交换机的基础上连接2台摄像机，数量更多就需要增加交换机来扩展网络接口,可以按照不同的环境来选择2.4G和5.8G的产品，更详细请联系销售人员。
5.2.    无线视频综合应用


说明:
A区采用1对3的部署方式，B区采用1对1的部署方式，C区采用中继的部署方式，D区为视频中心机房，可以按照不同的环境来选择2.4G和5.8G的无线产品，情况更加复杂请联系销售人员。

现场安装工程图


6.    行业应用分析
根据多年的工程经验总结，由专业的工程设计人员分析我们得出以下结论：
平安城市的项目都涉及无线，用于监控、数据通讯等用途；
水利行业的项目都涉及用无线，用于监控、数据通讯等用途；
旅游行业的项目都涉及用无线，用于监控、数据通讯等用途；
电力行业的项目都涉及用无线，用于监控、数据通讯等用途；
安防工程商平均3个项目中就有1个项目需要用无线实现；
电信运营商的基站数据通信；
无线WIFI城市、无线农村覆盖项目；
大型企业、矿业、农场、林业；
区域性移动监控、数据通讯项目应用越来越广泛；
