配合11N无线基站设备均可经济的组成无线覆盖基站,适合农村无线覆盖,小区无线运营,校园无线覆盖,可达到快速远距离的效果。
产品概述

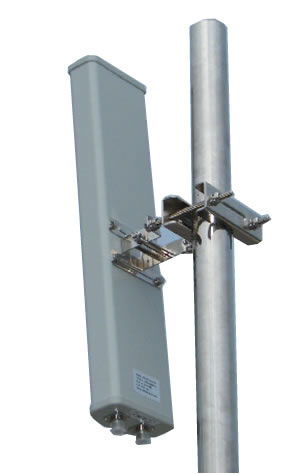

BMSQ2系列是一种高性能的MIMO定向天线,主要应用在2.4GHz频段工作的收发设备,如WiFi基站等。外罩采用ABS或低透波玻璃钢材料,符合通用标准,特性阻抗50欧姆,N型接口形式,水平面波束宽度90度。部件材料严格筛选,并按工业等级设计具有电性能指标优异,同时具有性价比高,防水,耐腐蚀,抗震动,重量轻等特点。用户可根据现场情况,选择所适宜型号产品。
该产品用于室外及室内环境使用,每套产品配有专用可调角度的调整架及包卡,方便操作者现场安装调整。
电气指标
|
BMSQ22415-90
|
频率范围(MHz)
|
2300~2700
|
极化方式
|
±45°
|
增益(dBi)
|
2×15
|
电下倾角(°)
|
0
|
半功率波瓣宽度(°)
|
水平面:90
垂直面:9.5
|
第一上旁瓣抑制(dB)
|
≥15
|
前后比(dB)
|
≥23
|
交叉极化鉴别率(dB)
|
≥15(±60°≥10)
|
隔离度(dB)
|
≥30
|
阻抗(Ω)
|
50
|
驻波比
|
≤1.5
|
最大功率(W)
|
200
|
雷电保护
|
直流接地
|
机械指标
|
接头型号
|
2×N阴头
|
底部
|
底部
|
天线尺寸(mm)
|
500×128×56
|
包装尺寸(mm)
|
600×230×160
|
重量(kg)
|
2KG
|
天线罩材料
|
UPVC
|
天线罩颜色
|
灰色
|
机械可调倾角(°)
|
0~15
|
工作温度(℃)
|
-40~60
|
抗风强度(m/s)
|
60
|
抱杆直径(mm)
|
35~75
|
