POE-4交换机提供了从一个网络节点利用5类以太网线的电源和数据的传输。4+1端口快速以太网端口能用于10/100Mps的连接，其中4个端口可以提供工业标准的IEEE802.3af电源。先进的自感知算法只为IEEE802.3ad终端设备供电，因而不需要去担心会损坏私有标准的PoE 或非PoE设备。另外，当PoE设备不连接时它会停止供电。简单、可靠的设计，这POE31004P自动识别PoE的需求，速度，双工和使用 AutoUplink™ 的网线类型。
POE-4经济的价格提供了一些需要简化无线访问点(AP）和基于IP的网络摄像头的安装的商业网络及家居网络。这些远离电源插座的设备非常适合挂在墙壁高处或天花板上。PoE消除了为这些设备特意连接电源插座的麻烦。使那些连接交流电源困难的设备的连接更灵活，并且安装费用最低化。紧凑和灵活的设计，POE-4是对于想要经济的使用PoE部署无线访问点(AP）和基于IP的网络监控摄像头的小型商业网络及家居网络的理想选择。
主要特性：
◆支持通过5类以太网线的无线访问点(AP）和网络监控摄像头(surveillance cameras）供电
◆1～4端口支持标准IEEE802.3af供电
◆5个10/100 Mbps 自适应RJ45端口
◆符合IEEE 802.3 10Base-T和IEEE 802.3u 100Base-TX标准
◆流控方式：全双工采用IEEE 802.3x标准，半双工采用Back pressure标准
◆支持端口自动翻转（Auto MDI/MDIX）
◆支持上行端口防雷（端口5达到二级防雷要求 ）
◆最大PoE 功率：56W（所有 PoE 端口，端口 1～4端口）
◆每端口最大 15.4W
◆采用存储转发的交换机制
◆所有端口支持线速交换，64～1536帧长范围内均可达到线速
◆无风扇，自然散热
◆小巧，紧凑，静音的设计适合放置于桌面或墙上
◆零配置特性电源是自动供给到自适应的设备
应用方便灵活
可选择插入4个基于IP的IEEE802.af国际标准PoE设备，像无线访问点AP或基于IP的网络监控摄像头。放置这些IEEE802.3af国际标准的PoE终端设备到需要放置的位置——墙壁的高处或者天花板上为最大的覆盖—或其它你需要放置它们的地方。通过标准的5类以太网线传输电源和数据。非常 方便灵活，特别受到安防监控网络摄像机安装工程商的喜爱。
即插即用
基于标准的POE-4轻易的整合了你现有的10/100以太网络，并自感知和自调整网络的速度和网线类型。对于PoE，这交换机自动发现兼容 IEEE802.3af的PoE终端设备，并且提供所需的电源。前面板指示灯可持续监测交换机的信息和PoE的工作状态。
静音和紧凑
小巧便利的设计， 耐用的金属外壳。它可以使用包装盒内置的配件轻易的被安置在桌面或者墙上。无风扇设计安静的溶入你的小型办公室的环境。
超值
将数据交换和基于以太网供电整合入了一个单位内， 这POE-4节省了空间，减少了线缆并且消除了连接电源插座的需要—最小化安装费用，简单化了PoE性能设备的安装，和消除了需要专职电工或延长 电源线的麻烦。总的来说， 一个最大好处是具有最经济的价格。
绿色环保
较之非绿色版本节能60%，自动待机模式和线缆长度侦测功能——即端口未连接时，自动待机模式节省能源；网线短于10米时，更低的传输功率。包装中至少80%的可回收资源
适用环境
◆ 百万高清监控传输与供电
◆ 无线AP布局传输与供电
◆ 网络电话传输、智能家居系统
◆ 城市智能交通监控系统（ITS）、平安城市、无线城市
◆ 高速公路监控系统、电子道路监控、抓拍系统
◆ 大型厂矿企业安防监控系统、网络多功能系统
◆ 远程多媒体教学/ 校园监控、电视会议系统
◆ 楼宇对讲、无线通信 、视频监控
技术参数
|
产品名称
|
具4端口PoE特性的4+1端口桌面型快速以太网交换机
|
|
接口
|
5个10/100M铜缆RJ45端口（所有端口支持MDI/MDIX 自适应）
|
|
转发模式
|
存储转发
|
|
网络介质
|
10BASE-T: 3、4、5类非屏蔽双绞线（≤100米）
100BASE-TX: 5类及以上非屏蔽双绞线（≤100米）
|
|
性能规范
|
带宽：1.6Gbps (无阻塞）
网络延迟（100 to 100M bps）：最大延迟不到20 微秒
包缓冲区内存：96KB
地址数据库大小： 1,000
平均无故障时间 （MTBF）： 190,000小时（大约21年）
|
|
网络协议和标准兼容
|
IEEE 802.3i 10BASET
IEEE 802.3u 100BASETX
IEEE 802.3x Flow Control
IEEE 802.1af DTE Power via MDI
IEEE 802.3af
|
|
LEDs指示灯
|
系统： 电源
每端口：连接、PoE工作状态
|
|
电源支持
|
交换机最大功率：60 W
PoE电源最大功率：56 W（端口1～端口4）
48VDC, 1.25A电源输出； （各个国家采用定制电源插头）
|
|
物理规格
|
尺寸：25 x 118 x 89毫米
重量：0.34kg
|
|
环境规范
|
工作温度：0°～ 55°C
存放温度：-20°～ 75°C
工作湿度：10%～90%，无冷凝
存放湿度：10%～95%，无冷凝
工作高度：海拔3000米（10,000ft）
存储高度：海拔3000米（10,000ft）
|
|
辐射
|
CE mark, commercial
FCC Part 15 Class B
VCCI Class B
EN 55022 （CISPR 22）， Class B
|
|
安全
|
CE Mark ,commercial
CE/LVD EN60950
|
|
保修
|
1年质保
|
|
包装内容
|
具4端口PoE特性的4+1端口桌面型快速以太网交换机POE-4
48VDC输出电源适配器
安装指南
保修/用户支持信息卡
|

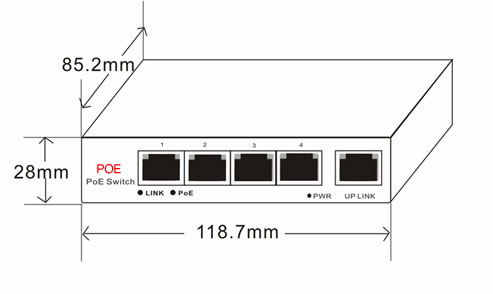

产品尺寸图：长
*宽*高(mm)118.7X85.2X28

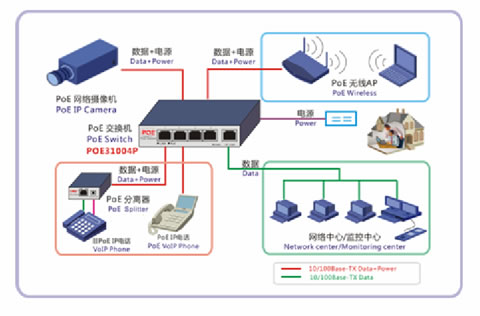

产品应用连接图：
POE-4交换机的1-4端口可以自动检测符合IEEE8.2.3af标准的受电设备并为其供电，使您更方便的利用POE技术部署无线访问 点（AP）和基于IP的网络监控摄像头。如果受电设备支持POE技术（以支持POE的网络电话为例），可直接与POE交换机POE端口相连，参看图中 POE设备相连部分。如果受电设备不支持POE技术，就需要使用POE分离器将数据和电力分离。通过UTP网线传输数据，电源线传输电力。以PD3101 分离器为例，参看图中非POE设备相连部分。
