1、视频格式带宽使用
MJPEG 640x480  约需2Mbps的带宽
MPEG4  D1(704 x 576)   约需500kbps的带宽
H.264  D1(704 x 576)  约需300kbps的带宽
130万像高清  H.264   约需0.8-3Mbps的带宽
300万像高清  H.264   约需2-7Mbps的带宽
500万像高清  H.264   约需3-11Mbps的带宽
800万像高清  H.264   约需4-18Mbps的带宽

D1：480i格式（525i）：720×480（水平480线，隔行扫描），和NTSC模拟电视清晰度相同，行频为15.25kHz，相当于我们所说的4CIF（720×576）
D2：480P格式（525p）：720×480（水平480线，逐行扫描），较D1隔行扫描要清晰不少，和逐行扫描DVD规格相同，行频为31.5kHz
D3：1080i格式（1125i）：1920×1080（水平1080线，隔行扫描），高清放松采用最多的一种分辨率，分辨率为1920×1080i/60Hz，行频为33.75kHz
D4：720p格式（750p）：1280×720（水平720线，逐行扫描），虽然分辨率较D3要低，但是因为逐行扫描，市面上更多人感觉相对于 1080I（实际逐次540线）视觉效果更加清晰。不过个人感觉来说，在最大分辨率达到1920×1080的情况下，D3要比D4感觉更加清晰，尤其是文字表现力上，分辨率为1280×720p/60Hz，行频为45kHz
D5：1080p格式（1125p）：1920×1080（水平1080线，逐行扫描），目前民用高清视频的最高标准，分辨率为1920×1080P/60Hz,行频为67.5KHZ。

2、不同视频编码存储容量
采用CIF分辨率，通常每1路的硬盘容量为180-250MB/小时，通常情况下取值200MB/小时；
采用D1的分辨率：每小时录像需要的硬盘容量为720-1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps 少一些，码流也要少一些！
130万像高清，通常每1路的硬盘容量为350-2GB/小时，通常情况下取值800MB/小时；
300万像高清，通常每1路的硬盘容量为680-3GB/小时，通常情况下取值2GB/小时；
500万像高清, 通常每1路的硬盘容量为1-5GB/小时, 通常情况下取值3GB/小时；
800万像高清, 通常每1路的硬盘容量为2-8GB/小时, 通常情况下取值6GB/小时；

3、无线覆盖型应用

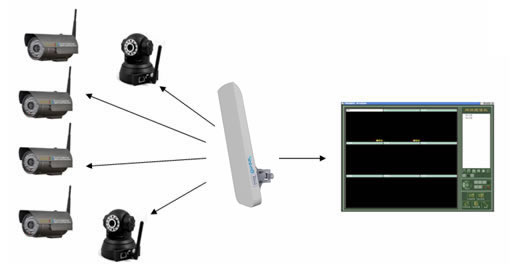

适合于在大面积部署摄像机监控环境，使用无线网络摄像机，按照无线WIFI覆盖方式部署，1个BMW-HM2-16无线WiFi基站的设备预计部署30路（420/480线）摄像机；无线覆盖方案可参考本站无线覆盖内容

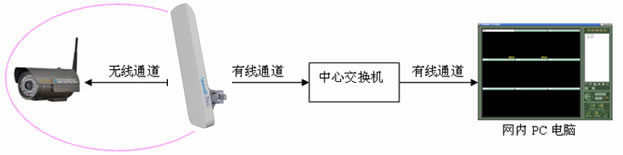

拓扑示意图

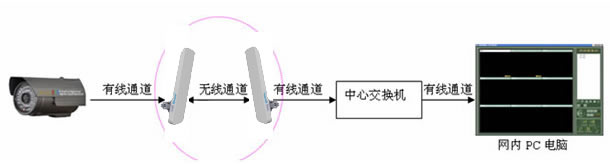

4、无线远程桥接型应用
适合于在远程距离分散型部署摄像机监控环境，使用网络摄像机，按照点对点和点对多点方式部署，需要1对设备才能部署1条通道；部署方案可参考(点对点、点对多点无线传输应用）10KM、15KM、30KM、50KM方案。




更多技术需求请联系在线客服
