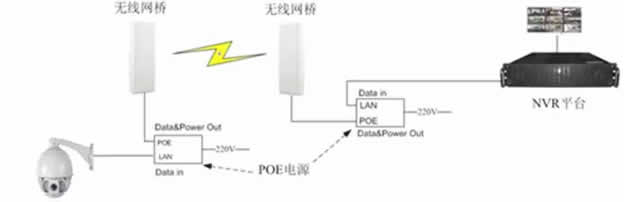

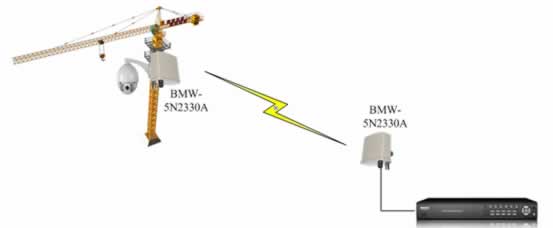

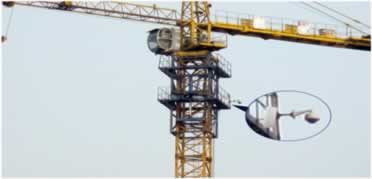

一、方案背景 随着近年来建筑行业塔吊的大量使用,由于塔吊违规超限作业和塔吊干涉碰撞等引发的各类塔吊运行安全事故频繁发生,造成了巨大的生命财产损失。安全事故的经 验教训表明,必须对塔吊使用过程和行为及时进行有效的监管才能切实控制设备运行过程中的危险因素和安全隐患,预防和减少塔吊安全生产事故的发生。为满足塔 吊安全作业监控和管理需要,我司本着合理利用建筑现有资源,节省改造投资,充分利用无线监控系统的优势,结合先进的无线传输、无线网桥等技术,实现监控图像传输及远程监控提供高效可行而且价格低廉的解决方案。为工程公司及监理公司系统提供高效可靠的无线视频监控系统,为企业的安全防范高效管理提供更有力的技术保障。 1、工地中有施工塔吊。塔吊与主控中心最远的距离为2km。 2、每个塔吊上面安装了一个130W的960P的高清数字摄像机,每个摄像机占3-4M带宽。 3、周围的2.4G干扰较多。 4、工地中的电力系统一般不是很稳定,因为大型机械较多,一定要考虑增加稳压设备来保护所有电子设备。 5、塔吊一般较高,雷雨天气时容易遭受雷电袭击,设备容易烧坏。 二、需求分析 1、实时监控和记录工地运作信息,对塔吊使用过程和行为及时进行有效的监管才能切实控制设备运行过程中的危险因素和安全隐患,预防和减少塔吊安全生产事故的产生。 2、对工地上的活动人员实现追踪查看,提供高清画质分别可疑人员特征,以避免外人进入工地盗取建筑材料。 3、必须保证图像清晰,没有延时,没有压缩损耗,造价便宜,施工安装调试简单。 四、方案分析 1、每个塔吊采用300Mbps的无线设备,主控中心也采用300Mbps无线设备,采用点对点或点对多点的方式进行无线传输。 2、一个300Mbps的无线网桥在2km的范围内可以达到约45Mbps的带宽,最多可以带4个960P的摄像头。 3、为避开2.4G频道的干扰,项目采用BMW-5N2330A的5.8G无线网桥。 4、塔吊上面必须要做好防雷措施,要做好接地线的工作(工作交流电、直流电、通信设备天线、馈线的防雷接地)。塔吊的顶部必须安装避雷针,避雷针要有良好的接地,以保护雷电及时流入大地。做好接地工作可以保证通信设备电子部件的工作稳定,免受静电高压,瞬间放电脉冲等损坏。良好的接地使通信设备获得良好的屏蔽作用,避免外界的电磁干扰。 五、前端安装设计方案 1、前端部分主要由360度球机,无线网桥、稳压器、避雷系统和安装支架组成。 2、前端摄像头以及无线网桥的安装位置,切勿把摄像头和无线网桥装置在吊臂上,这样不仅安放时拉线困难,并且阻碍了正常工作。应装置在爬升节上,这样即可随着塔吊的升高而升高,爬升节是在控制台的附近,能解决供电问题并能监控到主要的工作范围,而且不会阻碍到正常的工作。 3、主控中心由NVR视频服务器、中心交换机、无线网桥设备、显示部分。 4、前端监控图像由BMW-5N2330A无线网桥调制后发射信号到主控中心,主控中心接收信号后通过NVR服务器直接输出图像信号到显示屏。 特殊的要求请联系奔明通讯客服 QQ: 729940868 2437438242
