电梯无线监控方案
时间:2015-01-22


一、方案背景
    传统的电梯闭路电视视频监控系统,采用电梯专用视频线来传输电梯内的视频信号。可随着时间的推移,国内电梯用户使用量越来越高的情况下。用户普遍反映电梯 视频传输线在使用过程中:每天上几百次的上下波折,一般超过半年时间后,线路开始脱皮,甚至有些折断而导致不能使用。而更换这套线路是非常复杂费时费力的 工作,所以在设计电梯监控方案时需充分考虑这一点,采用无线传输设备来完成此项目,解决布线复杂、线路容易疲劳老化等问题。
二、需求分析
采用数字网络监控,对电梯的安全情况进行24小时视频监控。
监控电梯出现异常时,可以第一时间做出反应,可调用回访硬盘记录的监控录像,寻求解决问题的突破口和有效证据。监控视频需要稳定可靠,清晰流畅。

三、环境分析
1、 小区有8栋楼,要对这8栋楼中的电梯进行视频监控。
2、1-8号电梯的视频监控信号要回传到主控中心,主控中心在8栋的一楼处。
3、周围的无线信号干扰多,不可以采用2.4G的频道,但5.8G的设备成本偏高。
4、每个电梯内装有一个130W的720P的摄像头,所占带宽为4-6M。
5、电梯内有各种超强低频动力电源,电机电火花,变频电机的干扰。
6、电梯井有36米高。
四、电梯前端系统架构

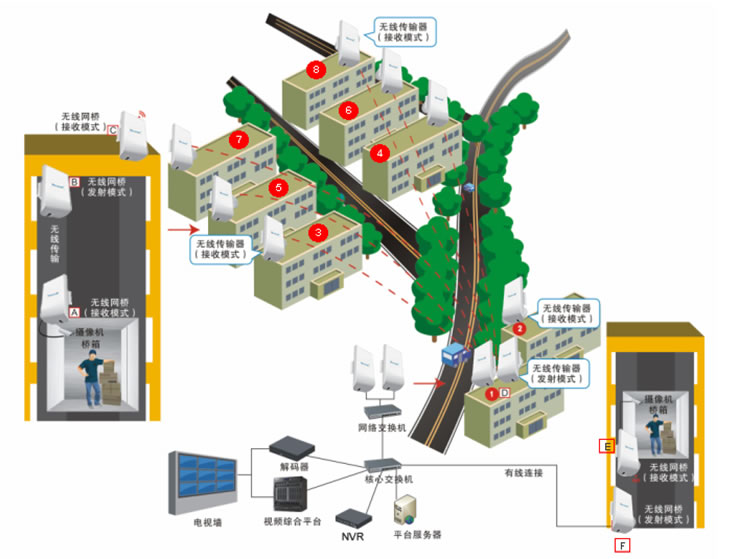

1、以1号电梯为例,由于主控室就在1栋,可将前端摄像机与轿厢底部的无线网桥E(设置网桥为接收端模式)连接,将无线网桥F(设置网桥为发射模式),将F无线网桥有线连接到主控中心的核心交换机上,则可直接将1号电梯的视频信号回传到主控中心了。

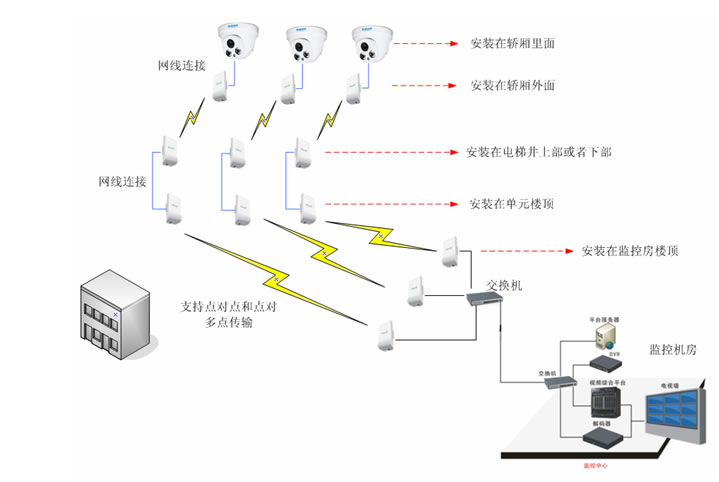

2、以2-8号电梯为例,前端监控半球机通过网线与A无线网桥连接 (设置网桥为:接收端模式),并将无线网桥固定在轿厢外顶部,在电梯井顶部安装B无线网桥(设置网桥为:发射端模式),然后将B无线网桥与C无线网桥(设置网桥为:接收端模式)通过网线连接;C无线网桥主要负责将数据回传到D网桥负责广播信号,将这栋楼的视频信号全都收集起来回传到主控中心。
3、网络摄像头,主要负责电梯轿厢内视频监控。
4、电梯信号采集器,负责采集电梯轿厢内各种状态及参数信息,并通过串口服务器传网络的方式传输到无线网桥。
5、中心监控主机,实现远程同步实施监控,录像并显示电梯的运行状态。
6、采用2.4G扩频无线设备,采用变频及特殊的调制技术,可选用2.3-2.7频道,以避开电梯的干扰频率,也可以采用5.8G无线设备,可选频率为5.1-5.9G。



特殊的要求请联系奔明通讯客服  QQ:  729940868    2437438242


文章来自奔明无线网桥厂家: www.benming.org转载请标明出处或锁定奔明无线网桥厂家的官网。
