一．方案背景

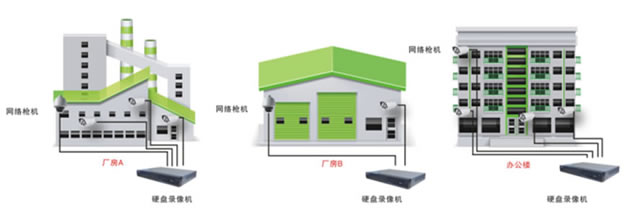

某工厂原有监控系统比较复杂，由于在建设初期没有整体规划，很多车间和办公楼有各自独立的监控系统，后期无法对各个监控子系统进行集中管理；经过对全厂各监控系统的全面栓查，发现存在一系列问题：
1. 车间与车间通道经常有大型货柜车经过，难以布线；
2. 车间和办公楼环境复杂；
3. 点位布置不合理，重要部位未设置监控点；
4. 厂区宿舍、厂房需新增摄像机；
为了适应工厂现代化管理及生产规模不断扩大的需要，厂领导决定对监控系统全面整合、改造，最大限度的利用原有监控系统设备，节约投资成本，重新规划前端摄像机新增点位和复杂场地采用无线传送监控，重点监控区域采用高清监控方案，厂部通过无线传送集中管理所有监控资源，使之满足工厂现代化生产管理需要。我们针对这些问题进行整个系统的改造，改造后达到全厂集中监控的目的。


二.需求分析
1.对监控画面效果差,干扰大和视频图像卡顿严重的摄像机进行排查原因;
2.前期车间和办公楼配置有不同品牌的硬盘录像机,能使用的尽量保留;改造后在总监控中心能统一进行管理,并且能随时可以调用硬盘录像机的视频图像;
3.在大门口,主要道路,重要岗位设置网络高清摄像机,新增加的网络高清摄像机和已有的硬盘录像机通过无线网桥设备将数据整合到一个系统平台上,通过管理软件可以任意调用网络高清摄像机或硬盘录像机内的视频图像;
4.监控中心配置多台液晶监视器组成电视墙,在电视墙上轮流显示或固定显示前端视频图像;其中重要监控点采用多画面分割固定显示,非重要监控点采用多画面分割轮流切换的模式进行显示;
5.在总经理办公室的电脑上安装分控软件,总经理在办公室可直接察看厂区的视频图像。

三.方案设计

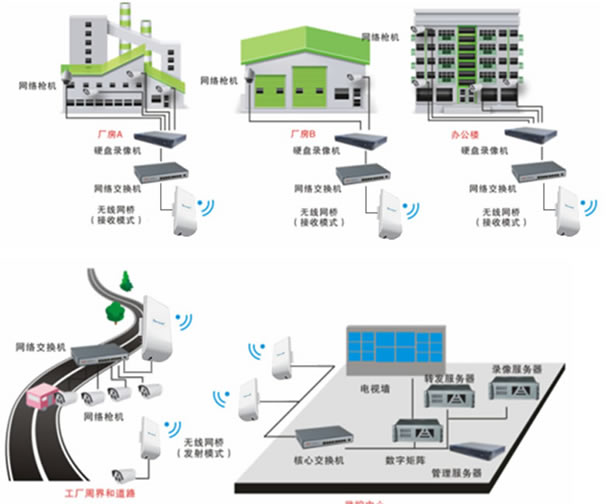

1.系统拓扑图


2.各车间和办公楼改造说明
1)对效果差,干扰大和视频图像差的摄像机进行检查，查看电源电压是否满足要求,电源是否烧坏;可通过替换法对效果差和无视频信号摄像机进行排查;另外对于出现干扰问题看是否出现离强电比较近,线路出现老化等逐一排查。
2)对重点监控区域如厂区门口，主要道路等区域建议增加130万高清摄像机，这些区域环境复杂难以布线，建议选用我们自主研发生产的无线网桥B5，该款采用AR高通方案，传输距离达5公里，传输带宽达120Mbps，传输画质均非常清晰，有效解决布线难、需要开挖坑等问题。
3)对于车间内部，公共区域等，建议增加网络高清球机；由于环境复杂，车间设备较多，若采用有线方式，线路复杂，资金投入大，同时线路老化难以更换，因此，建议选用我们自主研发的无线网桥A5，该款采用AR高通方案，传输距离达2公里，部份摄像机近距离加设交换器，距离相近的摄像机，并通过网桥将数据传回监控中心。

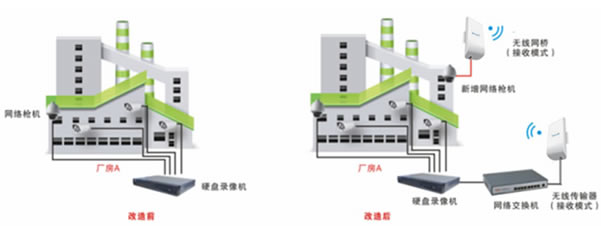

单栋车间和办公楼改造后如图所示：

3.网络视频传输系统设计
网络传输系统的组建对于网络视频监控系统至关重要,如果传输系统不能满足网络视频流的传输要求,那么网络监控也就无从谈起.
1)通过对厂区原有监控线路的考察,各个车间和办公楼监控各自独立, 互不关联。因此建议组建无线网络，把各个独立的车间和办公楼用无线连接起来；根据设计要求,各个无线网桥发射频道设成不同的频道，避开设备之间可能采用相同频道的干扰，按照场地的情况，不同距离采用不同的设备，有效利用资源。无线网桥发射前端与接收端尽量在可视范围安装，而发射前端有效发射信号在60度范围内，因此收接端应安装在此范围内，避免信号差造成数据掉包影响监控画质。

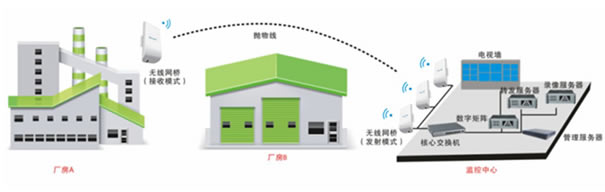

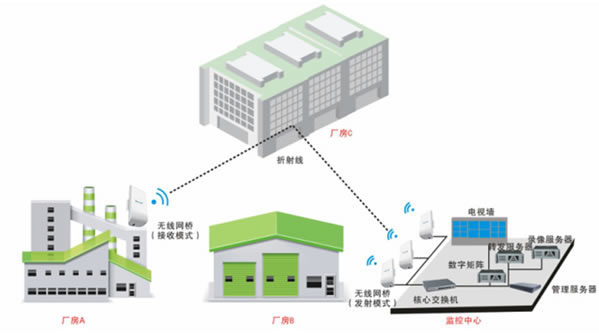

2)针对于有些特殊情况无线网桥相互之间无法在可视范内，可以采用抛物线或折射方式传输数据，而折射方式尽量选择铁皮或反射光效强的墙，且必须保证在100-200米短距离内，但这可能存在削弱带宽量。



所有网络高清摄像机和硬盘录像机就近接入各单元的网络交换机，考虑到130万网络高清的最佳码流为4M，硬盘录像机1路视频的最佳码流为2M，而无线网桥发射端与接收端的一组有效带宽只有40M左右，因此建议超过40M的采用重新建立一组无线网桥进行传输，无线网桥的具体数量根据现场的实际情况来定。

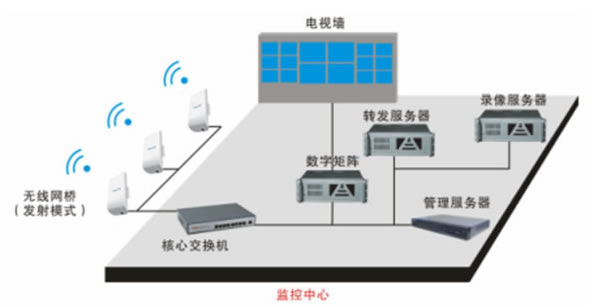

4．监控中心设计
在厂区监控中心建立一个全新的视频监控管理平台，该平台负责厂区全部视频监控系统的管理，信息的提取。通过新建的管理平台，实现“五个统一”，即：统一设备命名，统一技术标准，统一存储规划，统一资源分配，统一应用支持。

1） 管理服务器 2） 流媒体转发服务器 3） 存储服务器 4） 数字矩阵
